蒸纱机是根据国内纺织业的现状采用抽真空及低温饱和蒸汽工艺，而研发设计的新型蒸纱机，就是在蒸纱机内部设置蒸汽发生装置，真空状态下，根据工艺要求产生饱和蒸汽，这种蒸汽称之为低压间接饱和蒸汽，低压间接饱和蒸汽适用于纸管汽蒸，不会使纸管过度受潮变形，污染产品！

电气箱由漏电保护器、交流接触器、电机保护器、热过载保护器、开关电源（DC24V）、PLC、中间继电器、先导阀、三色报警灯等组成。

电源：AC380V+10%；47~63HZ（三相四线制），电气箱必须按要求严格接地。

蒸纱机的组成有：

1、工作门

①本机为真空设备，工作门的密封很重要。每天必须对密封圈进行清理和涂油

②密封圈的更换，发现设备真空度降低、密封圈龟裂、掉块（缺口大于3毫米）时，及时更换新的密封圈。在安装之前给密封圈安装槽均匀涂2#低温润滑脂。安装密封圈时按时钟12、3、6、9的位置将密封圈置放于安装槽的边沿，用木榔头轻轻捶敲到安装槽内。

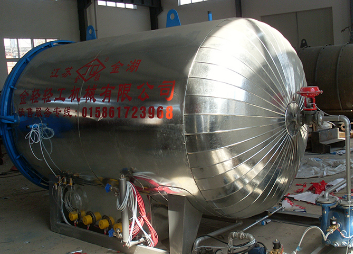

新型蒸纱机

2、真空泵

①水环式真空泵：对蒸沙室抽真空，被抽空气中允许含有少量粉尘，但不允许含有硬固体颗粒。

②循环冷却水系统：用循环水冷却真空泵腔体，并带走真空泵因排放压缩空气所产生的热量。水冷式换热器，用来冷却真空泵抽出的高热、含有大量水蒸气的气体。

③水循环系统的保养：定期检查进水阀、出水阀及管道是否完好，有无渗漏水现象，真空泵工作时有无杂音。发现问题及时排除故障，避免带故障运行，损坏机器。

④在确认循环水开通并进入真空泵之后方可接通真空泵电源，对系统抽真空。真空泵冷却水流由手动球阀来调节，在真空泵运行时才可以准确调设。调节手动球阀使真空泵运行电流为其额定电流。冷却水温度一般不超过25℃。冷却水温度越高，泵效率越低。

3、指示仪表、阀门

①压力变送器

②液位计

③温度变送器

④先导阀、角座阀、电磁阀、手动球阀、单向阀

4、蒸纱室

①蒸纱室配有蓄水槽、加热管、磁性液位计、进水阀门、排污阀门、压力和温度传感器等部件。

②蓄水槽赢注入软水或蒸馏水，不能使用含杂质的水，以免产生水垢，影响热功效。

③首次注入水的多少按蓄水槽水位标志执行，以后由液位计控制补水。
